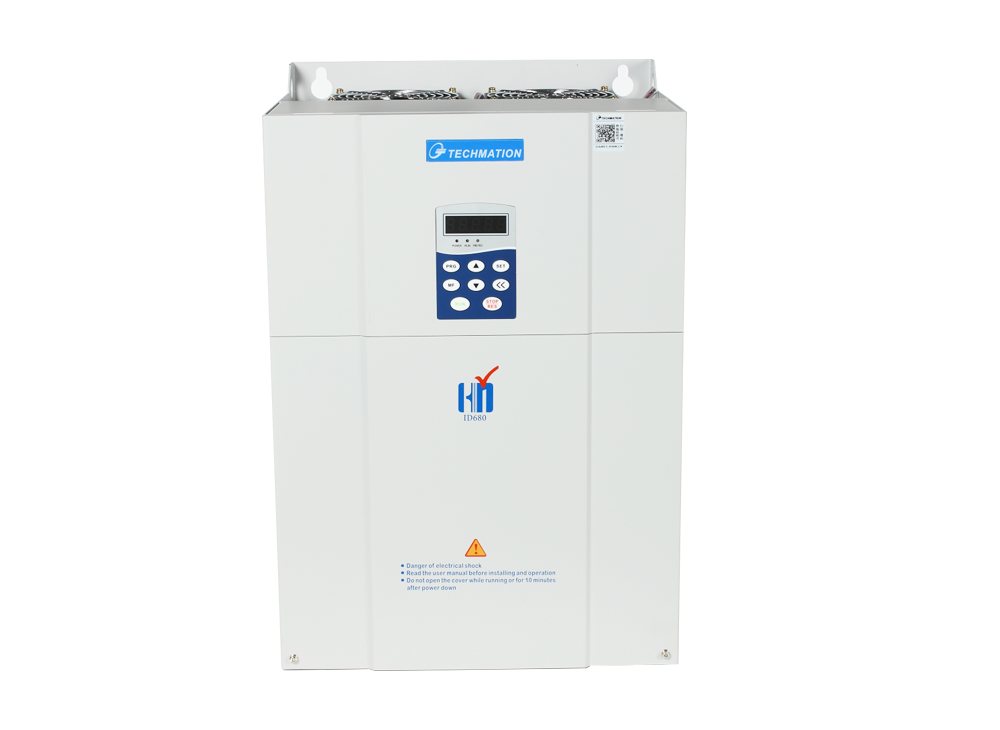

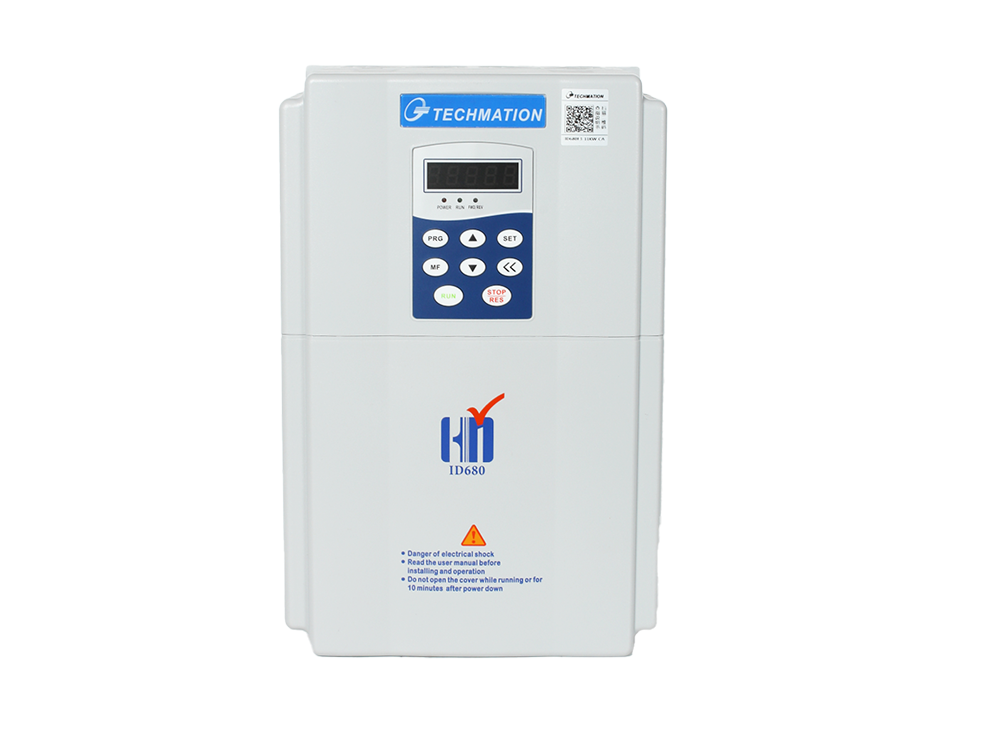

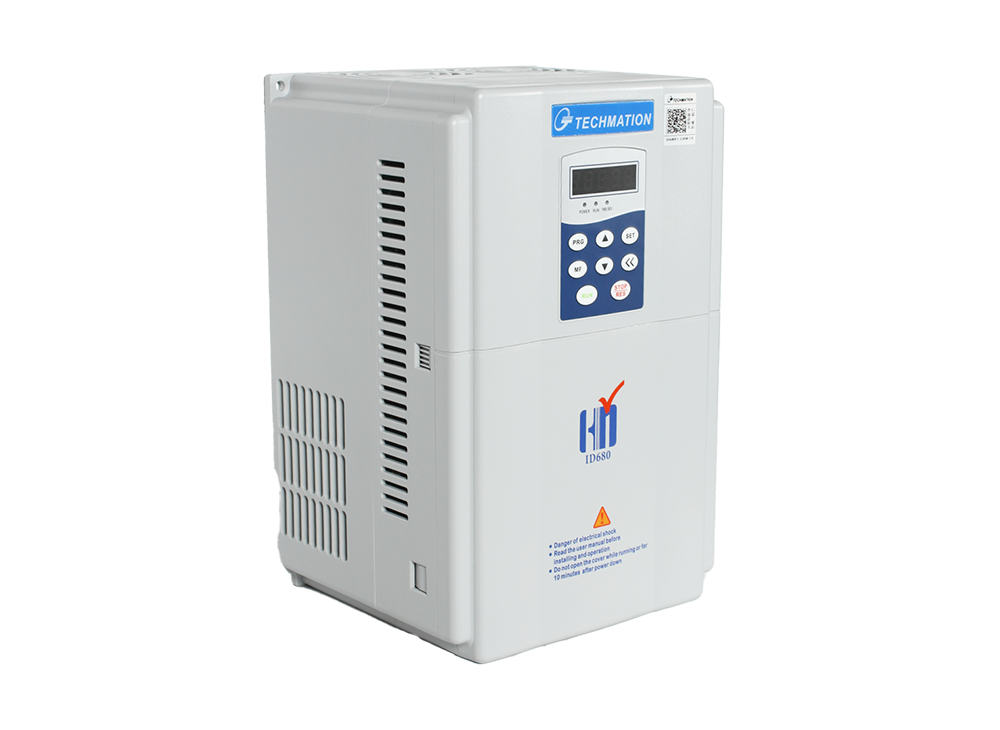

ID680系列

支持resolver編碼器，

支持EtherNET，CAN_BUS，RS485通訊（選配卡），

適用于油壓軸應用，支持壓力閉環模式、速度模式。

- ID680系列 -

Advantage

寬電壓輸入 支持220VAC~480VAC應用場合
尺寸小巧 安裝尺寸小巧，節省立式機/壓機等小機型電控箱安裝空間
多種控制方式可選 壓力閉環、速度模式、V/F模式、無位置傳感器控制模式
自抗擾壓力環控制算法(ADRC) 自抗擾壓力環控制算法(ADRC)，優化超調過大問題
采用全新過調制SVPWM 采用全新過調制SVPWM，使得驅動器弱磁能力提升，提高過載能力

Parameters

產品技術參數
功率輸入	輸入電壓（V）	AC 3PH 380~480V（允許波動范圍-15%~10%） AC 3PH 220V（允許波動范圍-10%~20%）
功率輸入	輸入頻率（Hz）	50Hz/60Hz
功率輸出	輸出電壓（V）	0~480V
	輸出功率（kW）	請參考“額定值”
	輸出電流（A）	請參考“額定值”
控制性能	控制方式	閉環矢量控制
	電機類型	交流永磁同步電機
	控制模式	壓力閉環模式、速度模式
	最大輸出頻率	300Hz
	壓力/流量指令給定	模擬量、內部給定、EtherNET給定
	過流能力	最大2.0倍
	過載能力	4kHz載波下：120%額定電流30分鐘，150%額定電流90秒，180%額定電流8秒，200%額定電流1秒
外圍接口	模擬量輸入	3路，DC0~10V
	模擬量輸出	2路，DC0~10V
	數字開關量輸入	6路
	數字開關量輸出	4路
	編碼器接口	Resolver
通訊接口	EtherNET；CAN_BUS；RS485（選配卡）
保護功能	完善的故障保護機制：過流、過壓、欠壓、過溫、過載等
其他	安裝方式	壁掛式安裝
	運行環境溫度	’-10℃~50℃（環境溫度在40℃以上，請降額使用）
	防護等級	IP20
	冷卻方式	強制風冷
	制動單元	90kW及以下內置，以上外置
	制動電阻	選配外置
	電抗器	30~55kW內置直流電抗器，其余規格選配外置
