通訊型驅動器

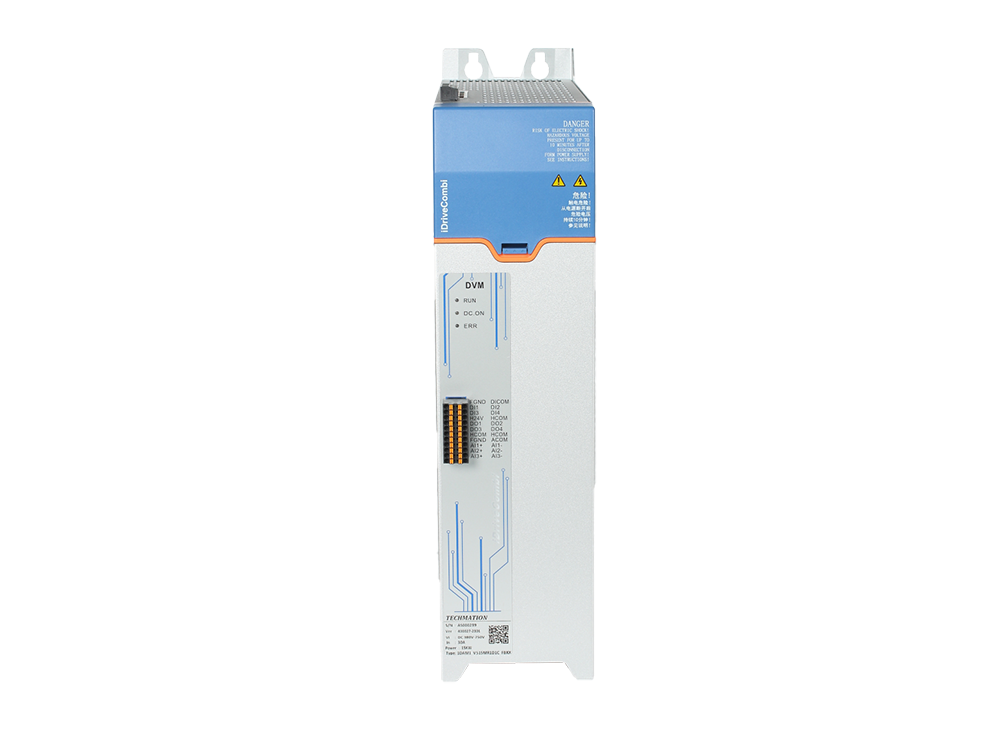

iDriveCombi共母線系列

靈活緊湊 | 規格齊全 | 高效節能 | 安全可靠 | 操作方便 | 界面友善 | 控制穩定 | 模式靈活 | 功能多樣


專用于SANDAL Ⅱ電控方案的伺服驅動器，整合取出機控制系統(一機一手)與輔機設備讓整個系統更加簡潔和模塊化，形成一個由注塑機為中心的生產單元。

- iDriveCombi共母線系列 -

- iDriveCombi共母線系列 -

- iDriveCombi共母線系列 -

Advantage

產品優勢

    • 自主產權，售后可靠 弘訊自主產權，維修服務更加可靠

    • 高效節能，規格齊全 新型共母線式設計，具備高性能/高性價比/更加節能/安裝尺寸小

    • 靈活緊湊，功能多樣 整流單元和逆變單元的分體式安裝，逆變單元可靈活搭配

    • 安全可靠，控制穩定 具備STO及掉電保護功能

    • 界面友善，操作方便 SA-BUS全數位通訊，最高支持250us

    • 高控制精度，抗干擾強

Parameters

基礎參數


整流單元

產品型號

輸入電壓 /V

輸出功率 /kW

額定電流 /A

最大電流 /A

1DAM1_B337S00D0B_FBXX

三相

AC380V

37

75

150

1DAM1_B345S00D0B_FBXX

45

90

180

1DAM1_B375S00D0B_FBXX

75

150

300

1DAM1_B390S00D0B_FBXX

90

180

400

*注：此表提供功率和電流對應關系。表格中產品型號以AC380V輸入電壓為例編碼。若需要輸入電壓AC480V，產品型號可按照編碼原則另行編碼。




逆變單元

產品型號

輸入電壓 /V

輸出功率 /kW

額定電流 /A

最大電流 /A

1DAM1_V507MR1D0B_FBXX

DC

380V~750V

7.5

15


28

1DAM1_V511MR1D0B_FBXX

11

22


40

1DAM1_V515MR1D0B_FBXX

15

30


54

1DAM1_V518MR1D0B_FBXX

18.5

37

67

1DAM1_V522MR1D0B_FBXX

22

50

90

1DAM1_V530MR1D0B_FBXX

30

60

108

1DAM1_V537MR1D0B_FBXX

37

75

135

1DAM1_V545MR1D0B_FBXX

45

90

162

1DAM1_V555MR1D0B_FBXX

55

110

198

1DAM1_V560HR1D0B_FBXX

60H

120

300

1DAM1_V575HR1D0B_FBXX

75H

150

380

*注：此表提供功率和電流對應關系。表格中產品型號以AC380V輸入電壓為例編碼。若需要輸入電壓AC480V，產品型號可按照編碼原則另行編碼。



技術規格

參數描述

基本參數

輸入電壓

整流單元:三相AC480V、380V和220V;電壓持續波動±10%

逆變單元:537VDC-679VDC

額定頻率

50Hz/60Hz，波動范圍±5%

載波頻率

1k--16k Hz

驅動器規格

整流:37kW，45kW，75kW，90kW(三相480V和380V兩款)

逆變:

1.8倍過載:(三相AC480V和380V兩款)

   7.5kW，11kW，22kW，30kW，37kW，45kW，55kW，75kW

2.5倍過載:(三相AC480V和380V兩款)

   60H，75H

電機類型與控制方式

永磁同步電機:伺服控制(位置 速度 扭矩)

三相異步電機:矢量控制

速度控制精度

±0.01%

轉矩響應

<1ms

轉矩控制精度

±1%

過載能力

逆變單元:

1.8倍過載驅動器:1.5倍30s,1.8倍2s

2.5倍過載驅動器:2.5倍1s

加減速曲線

多種規劃方式

內置PID

自適應PID算法，方便實現過程控制閉環控制系統

防護等級

IP20

冷卻方式

強迫冷卻:風冷

功能參數

通訊

SABUS

250us通訊周期，低延遲同步性好

硬體保護

RST缺相警報

RLY故障警報

總輸出功率監測及保護

溫度保護

母線電壓欠壓和過壓保護

雙電源掉電保護

IGBT短路保護

輸出過載保護

輸出短路保護

Fuse快速熔斷保護、母線短路保護
